0-10Vdc EC 팬을 여러 고정 속도 기어로 나눌 수 있습니까?

일반적으로 EC 팬 (PMSM) 은 사용자에게 0-10V/PWM 속도 제어 인터페이스를 제공하며 기능은 일반적으로 다음과 같습니다.

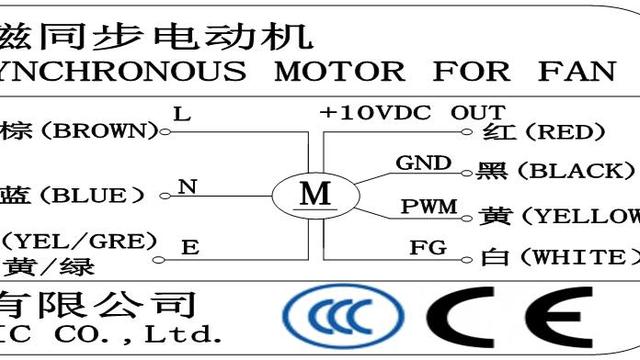

SF146-EC 팬 배선 다이어그램

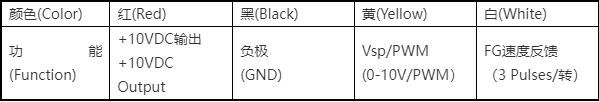

신호 제어를위한 4 코어 케이블:

전원 입력 3 코어 케이블:

그러나 어떤 경우에는 EC 팬의 모든 장점을 사용하기를 원하지만 0-10V 무단 속도 조절 또는 일치하는 속도 제어 회로 기판은 필요하지 않습니다. 4 개 또는 3 개의 고정 속도 기어 만 있으면됩니다 (예: 원래 4 개의 속도를 가진 AC 모터가 사용되었습니다). 이때 원활하게 교체 할 수 있습니까?

대답은 절대적으로 그렇습니다. EC 팬은 또한 AC 모터 탭 속도 조절 모터와 같은 제어 회로 보드의 3 개 또는 4 개의 속도 제어 신호 라인을 연결할 수 있습니다 (이론적으로 EC 모터는 N 기어로 나눌 수 있습니다. 그러나 4 는 일반적으로 매일 사용하기에 충분합니다.)

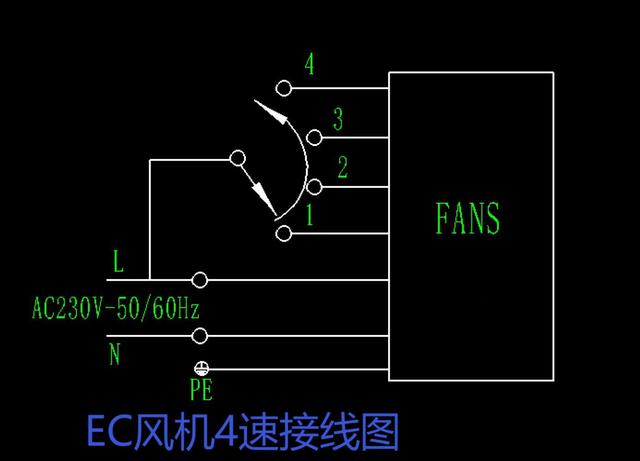

EC 팬 4 속도 배선 다이어그램
