외부 로터 단일 입구 원심 팬의 볼류트 유체 설계에주의해야 할 점-SunxFan에서

팬 유체 설계에서 소음, 공기량 및 압력의 최상의 균형 설계를 달성하기 위해 엔지니어는 지속적으로 경험을 축적해야합니다. 우리는 몇 가지 핵심 사항에 중점을 둡니다.

볼류트 혀의 디자인은 매우 중요합니다. 많은 사람들이이 요점을 이해하지 못합니다.

Involute의 중심 거리의 비율은 모터의 중심점과의 관계에주의를 기울여야합니다.

공기 흡입구와 임펠러 가이드 각도 사이의 관계

달팽이 혀 압력

CAE

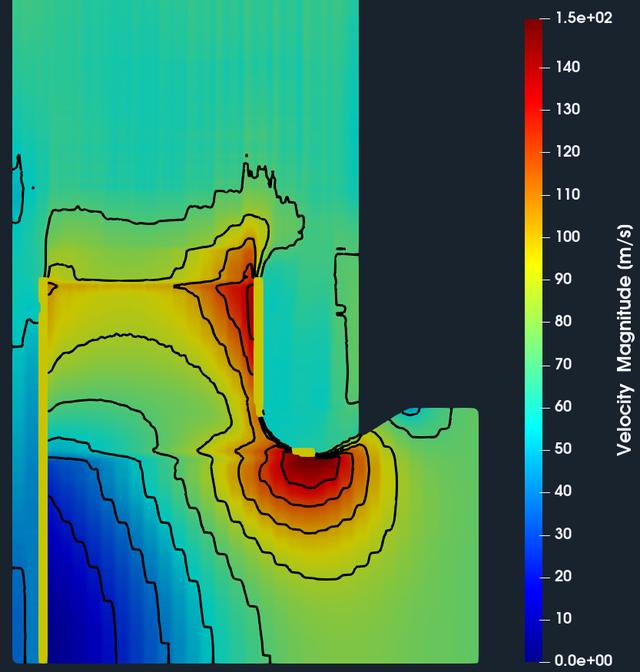

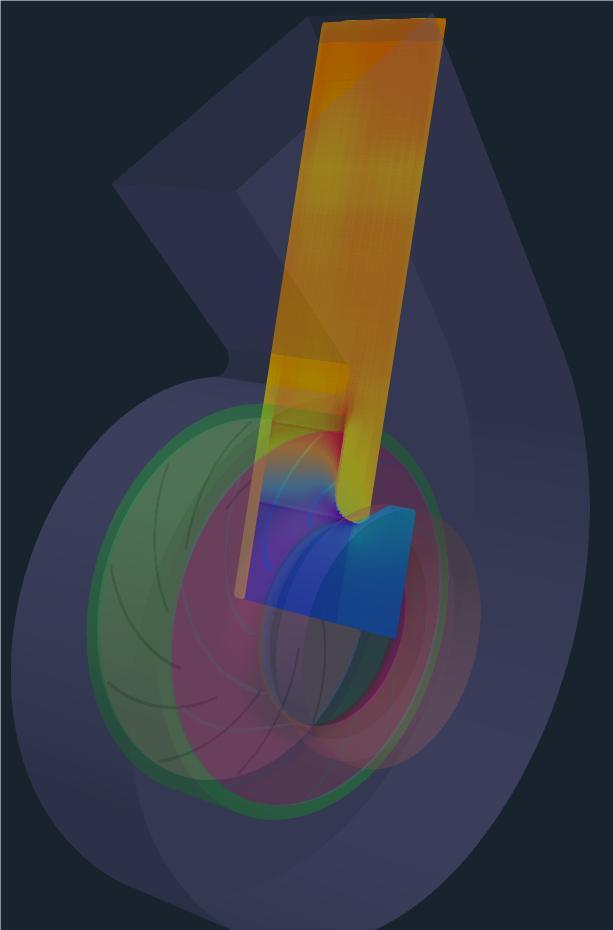

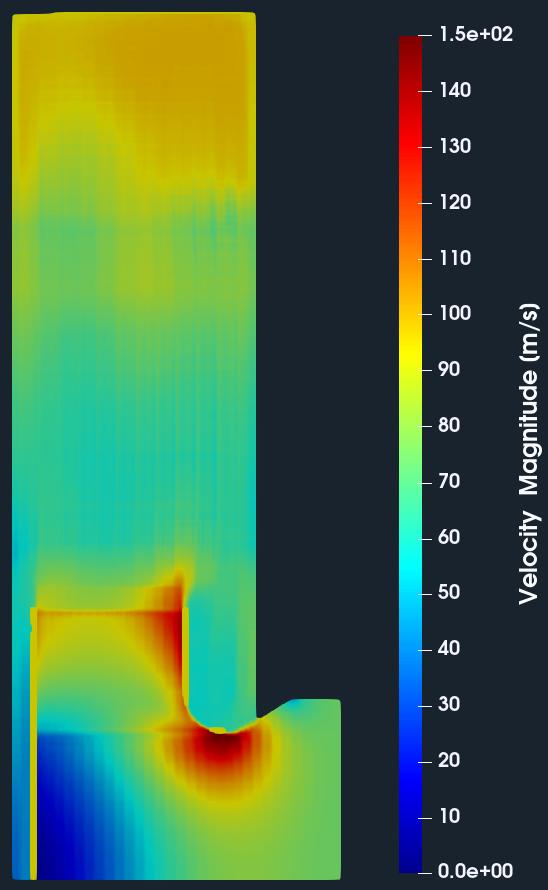

SunxFan_CFD

SunxFan_Spiral 쉘 디자인 참조 그림

전체: 위 그림의 매개 변수에서 기본적으로 관련 디자인 필수품을 파악할 수 있습니다. 나머지 볼류트 차원은 위의 개략도를 참조할 수 있다. 질문이 있으시면 SunxFan_Shunxuanfan에게 문의하십시오.
