EC 팬을위한 공통 커뮤니케이션 프로토콜 소개: RS485, CAN FD 및 LIN

EC 팬을위한 공통 통신 프로토콜 소개

현대 전자 급류 (EC) 팬은 정밀한 제어 및 모니터링을 위해 강력한 통신 프로토콜에 점점 더 의존하고 있습니다. 프로토콜의 선택은 시스템 비용, 성능 및 복잡성에 상당한 영향을 미친다. 이 문서는 HVAC 응용 프로그램의 선택을 돕기 위해 RS485, CAN FD 및 LIN의 세 가지 주요 프로토콜의 명확한 비교를 제공합니다.

요약: 한 번에 프로토콜 선택

자세한 프로토콜 분석 및 권장 사항

1. RS485: 비용 효과적인 "일마"

• 그것이 무엇인지: 표준 UART보다 더 나은 소음 면역을 제공하는 범용 산업용 직렬 통신 버스.

• 팬의 일반적인 사용:

• 통제: 속도 조절에 대한 PWM 명령을 보냅니다 (0-10V 아날로그 신호 또는 Modbus 명령을 통해).

• 독서: RPM, 온도 및 오류 코드와 같은 기본 매개 변수를 식각하십시오 (작고 드문 데이터에 충분합니다).

• 주요 장점:

• 매우 저렴한 비용 (저렴한 트랜시버 칩).

• 간단한 배선 (꼬인 쌍 만 필요함).

• 단일 마스터, 다중 슬레이브 네트워크를 지원합니다 (수동 주소 할당 필요).

• 제한:

• 저속 (일반적으로 최대 115.2 kbps) 은 여러 노드로 혼잡 할 수 있습니다.

• 내장 중재 부족; 충돌은 소프트웨어 기반 재전송이 필요합니다.

• 우리의 추천:

  ✅다음을 선택하십시오.예산은 1-2 팬 만 제어하는 주요 제약이며 고주파 실시간 데이터 교환 (예: 주거용 환기 장치) 이 필요하지 않습니다.

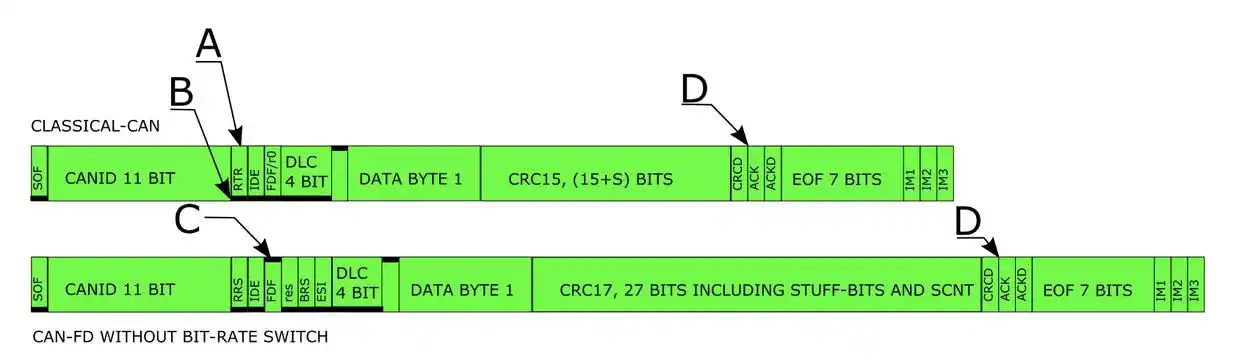

2. 할 수있는 FD: 고성능 "올 라운더" (⭐️ 복잡한 시스템을위한 최고 선택)

• 그것이 무엇인지: 자동차 및 산업 응용 분야에서 핵심 버스 역할을하는 CAN 프로토콜의 향상된 버전입니다.

• 팬의 일반적인 사용:

• 다수의 팬의 조정 제어 (예를 들어, 차량의 HVAC 시스템에서 동기화된 속도 제어).

• 현재 인출, 진동 메트릭 및 온도와 같은 진단을 위한 대규모 데이터 세트의 실시간 전송.

• 주요 장점:

• 중요한 속도 이점: 데이터 위상은 최대 속도를 지원합니다8 Mbps(2-4 Mbps는 실제로 일반적입니다) 일반적인 RS485 설정보다 20 배 이상 빠릅니다.

• 우수한 소음 면역: 차동 신호 및 강력한 CRC 검사는 모터 근처의 전기적으로 시끄러운 환경에서도 매우 안정적입니다.

• 비 파괴적인 중재: 우선 순위 기반 메시징으로 100 노드를 지원하여 데이터 충돌을 제거합니다.

• 제한:

• 높은 비용 (트랜시버는 RS485 보다 비쌉니다).

• 개발에는 CAN 프로토콜 스택에 익숙해야합니다.

• 우리의 추천:

  ✅다음을 선택하십시오.이 응용 프로그램은 높은 실시간 성능, 멀티 팬 조정을 요구하며 거친 전자기 환경 (예: 전기 자동차 배터리 냉각, 산업 생산 라인 팬 제어) 에서 작동해야합니다.

3. LIN: 차량 내 "예산 친화적" 프로토콜 (⚠️ 참고: 독점 "링크" 프로토콜과 동일하지 않음)

• 그것이 무엇인지: 저가형 자동차 센서 및 액추에이터 용으로 설계된 저비용 직렬 통신 프로토콜. 그것은 일반적으로자회사 버스, 마스터 노드 (예를 들어, CAN 버스 모듈) 에 의존한다.

• 팬의 일반적인 사용:

• 차량 객실 (예: 좌석 환기, 소형 냉각 팬) 내에서 간단한 저전력 팬을 제어합니다.

• 주로 간단한 온/오프 또는 속도 레벨 명령을 보내는 데 사용됩니다. 복잡한 데이터 피드백에는 적합하지 않습니다.

• 주요 장점:

• 매우 저렴한 비용 (단일 와이어 통신, 칩 비용 ~ RS485 의 1/10).

• 최소 배선 (단일 와이어 플러스 접지).

• 제한:

• 매우 낮은 속도 (<20 kbps), 프레임 당 최대 8 바이트.

• 내장 오류 허용 오차가 없습니다. 마스터 노드가 오작동하는 경우 전체 세그먼트가 실패합니다.

• 우리의 추천:

  ✅다음을 선택하십시오.이 응용 프로그램은 차량 내부의 비용 민감하고 데이터 볼륨이 적은 보조 팬 (예: 독서 등 근처의 작은 팬) 을위한 것입니다.중요한 1 차 제어 시스템에는 사용하지 마십시오.

결론 및 최종 선택 논리

EC 팬 응용 프로그램에 대한 최적의 선택은 성능 요구 사항을 예산 및 복잡성 제약과 신중하게 균형을 맞추는 데 달려 있습니다.

• 예산 의식적이고 간단한 설정→RS485실용적인 선택입니다.

• 성능, 신뢰성 및 미래를 위해-Proofing→할 수있는 FD특히 산업 또는 자동차 1 차 시스템의 경우 우수하고 권장되는 솔루션입니다.

• 차량에서 중요하지 않은 저 데이터 보조 팬을 위해→린실행 가능하고 비용 효율적인 옵션입니다.
